Le terme « nid d'abeille absorbant l'énergie » désigne un type de matériau structurel fonctionnel présentant des structures poreuses hexagonales ou similaires comme caractéristiques géométriques, spécifiquement conçu pour absorber et dissiper efficacement l'énergie cinétique grâce à sa propre déformation importante lors d'un impact.
Le matériau des structures alvéolaires absorbant l'énergie peut être constitué d'aluminium épais, d'acier au carbone, d'acier inoxydable, d'alliage de titane, etc. Il est généralement obtenu par estampage de panneaux à parois épaisses, puis brasage, soudage laser ou collage spécial. Des structures alvéolaires absorbant l'énergie à haute résistance sont fabriquées par moulage, avec une densité supérieure à 150 kg/m³.

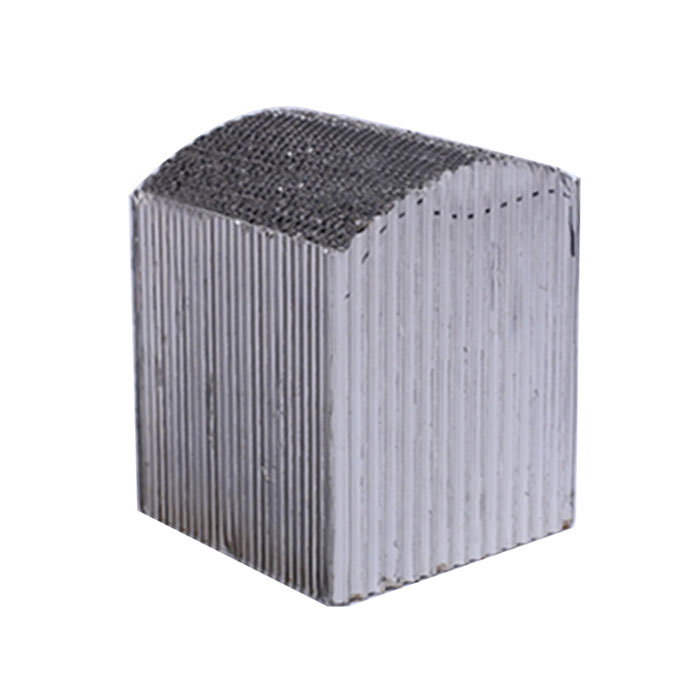

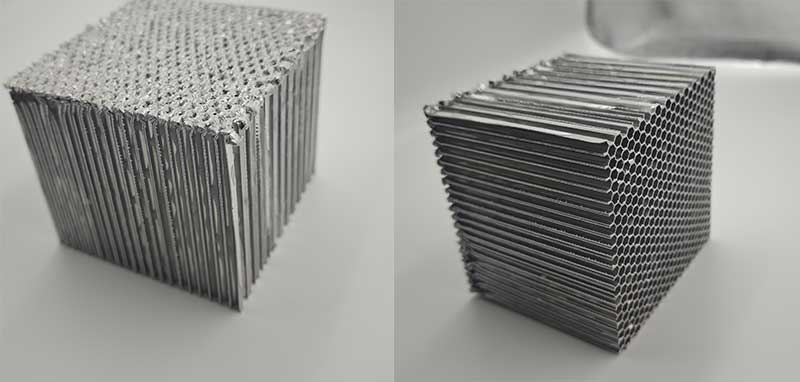

Noyau en nid d'abeille d'aluminium absorbant l'énergieIl est fabriqué en alliage d'aluminium 3003/5052. La charge est prévisible et peut être modifiée en utilisant différents alliages, épaisseurs de feuille, dimensions des cellules et configurations de cellules.
| Spécifications de l'échantillon et résultats des tests | ||||
| alliage d'aluminium | Taille des cellules | Épaisseur de la feuille | Résistance à la compression | Force d'écrasement |
| 5052H18 | 1/16d" | 0,04 mm | 6,38 MPa | 3,92 MPa |
| 5052H18 | 1/10" | 0,06 mm | 9,98 MPa | 4,82 MPa |
| 5052H18 | 1/8" | 0,06 mm | 5,48 MPa | 3,25 MPa |
| 3003H1 | 1/10" | 0,06 mm | 9,04 MPa | 3,95 MPa |
Paramètres de nid d'abeille en aluminiumperformance d'absorption d'énergie
1. Épaisseur de la feuille
Il s'agit du facteur le plus déterminant. L'augmentation de l'épaisseur de la paroi accroît considérablement la capacité d'absorption d'énergie. Des études ont démontré qu'une simple augmentation de l'épaisseur de la paroi peut accroître l'absorption d'énergie spécifique (AES) jusqu'à 203,57 %. À volume d'énergie absorbé constant, l'augmentation de l'épaisseur de la paroi double le taux d'absorption d'énergie par rapport au taux d'augmentation de la masse.
Épaisseur conventionnelle des feuilles alvéolaires en aluminium absorbant l'énergie : 0,06 mm à 0,20 mm.

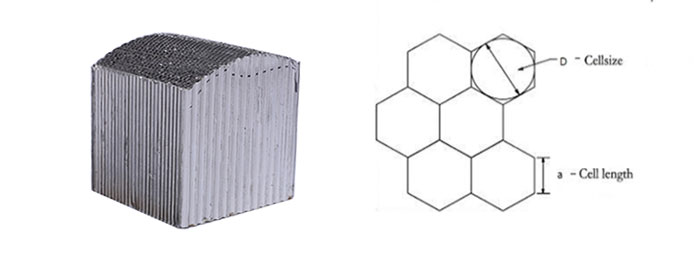

2. Taille des cellules
Plus la taille des cellules est petite, plus le réseau de pores est fin et meilleur est l'effet d'absorption d'énergie.
3. Hauteur du noyau en nid d'abeille
Détermination directe de la course d'absorption d'énergie effective : plus la hauteur est importante, plus la distance de compression est grande et plus l'énergie d'impact totale absorbée est élevée. L'impact sur la rigidité et la résistance aux chocs à basse vitesse de la structure est relativement faible ; il s'agit d'un paramètre auxiliaire pour ajuster l'absorption d'énergie totale.
4. Densité du nid d'abeille
Nid d'abeille haute densité : force de plateforme élevée, absorption d'énergie spécifique élevée, charge lourde, protection contre les impacts à grande vitesse ;
Nid d'abeilles à faible densité : valeur de force douce, amortissement à basse vitesse, principalement pour l'absorption des chocs et la réduction du bruit.
